PRIOELEC ESL 90
Armoire électrique au sol coupe-feu 90 minutes
- Convient pour la séparation résistante au feu de installations électriques dans la voie de secours
- Version à une ou deux vantaux
- Système de ventilation intégré avec un ventilateur électrique en option, composé d'un ventilateur et d'un détecteur de fumée + thermocouple, prêt à être raccordé ||
- Charnières de porte(s) en inox ||
- Entrée de câble en haut et en bas ||
Description
Armoire électrique sur pied PRIORIT en version à un ou deux vantaux, adapté à la séparation étanche à la fumée et résistante au feu de distributeurs électriques dans les voies d'évacuation et de sauvetage (isolation de la charge d'incendie). L'armoire est fabriqué dans un matériau de construction incombustible de classe A2 - s1, d0. Les armoires sont équipées de série d'un système de ventilation dans la paroi arrière et d'entrées de câbles en haut et en bas. Les dimensions intérieures dépendent des panneaux de distribution et des plaques de montage normalisés.
Fonction
- Résistance au feu de plus de 90 min.
- Convient pour l'isolation de la charge d'incendie au-delà de 90 min.
- Protection contre la fumée, étanche à la fumée froide
Structure
- Armoire vide à haute résistance mécanique et thermique

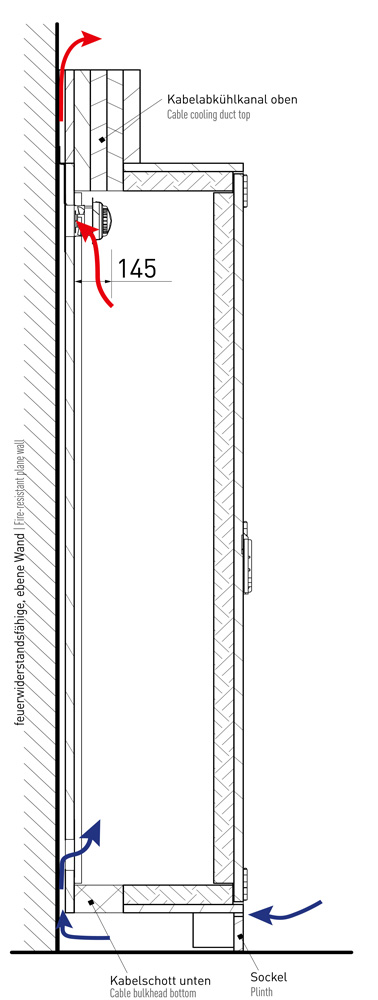

- Système de ventilation intégré avec un ventilateur électrique en option, composé d'un ventilateur et d'un détecteur de fumée + thermocouple, prêt à être raccordé.
- Système de fermeture étanche à la fumée froide par détecteur de fumée
- Paumelles de porte en acier inoxydable
- Porte décrochable pour réduire le poids
- Butée de porte interchangeable sur place
- Porte s'ouvrant dans le corps du meuble, angle d'ouverture env. 180
- Verrouillage de la porte en 2 points par levier pivotant avec cylindre à double panneton (échangeable contre un système de fermeture de la maison)
- Joint coupe-feu sur tout le pourtour, moussant automatiquement en cas d'incendie
- Entrée de câbles en haut + en bas, pour l'introduction des faisceaux
- Goulotte de refroidissement du câble en haut
- Rails de fixation pour le montage du support d'appareils ou de la plaque de montage
- Sécurité anti-basculement du boîtier par des pattes de fixation en haut
- Socle intégré escamotable, avec panneau frontal amovible
Qualité du matériau
- Panneau incombustible avec revêtement de surface, classé A2 - s1, d0
- Surface standard CPL
- Couleur standard gris clair - similaire au RAL 7035, bords et chanfreins foncés.
Dimensions
Par défaut, les armoires sont vendues sans paroi arrière coupe-feu, conçues pour être installées contre un mur coupe-feu. Si vous les préférez autoportantes, veuillez commander une paroi arrière coupe-feu. Les ventilateurs électriques et le détecteur de fumée sont des options et ne sont pas inclus dans le produit standard.
Pour des détails complets, téléchargez le fichier technique.
| Produit | Code article | Dimensions ext. (h x l x p mm) |
Dimensions int. (h x l x p mm) |
Hauteur ext. à livraison (mm) |
Poids (kg) |
|---|---|---|---|---|---|
| à 1 vantail, profondeur intérieure 240 mm | |||||
| Armoire éléctrique coupe-feu 90 minutes | ESL91.12124 | 2348 x 398 x 349 | 1804 x 254 x 240 | 2048 | 172 |
| Armoire éléctrique coupe-feu 90 minutes | ESL91.12224 | 2348 x 648 x 349 | 1804 x 504 x 240 | 2048 | 236 |
| Armoire éléctrique coupe-feu 90 minutes | ESL91.12324 | 2348 x 898 x 349 | 1804 x 754 x 240 | 2048 | 298 |
| Armoire éléctrique coupe-feu 90 minutes | ESL91.13124 | 2498 x 398 x 349 | 1954 x 254 x 240 | 2198 | 183 |
| Armoire éléctrique coupe-feu 90 minutes | ESL91.13224 | 2498 x 648 x 349 | 1954 x 504 x 240 | 2198 | 250 |
| Armoire éléctrique coupe-feu 90 minutes | ESL91.13324 | 2498 x 898 x 349 | 1954 x 754 x 240 | 2198 | 317 |
| à 1 vantail, profondeur intérieure 440 mm | |||||
| Armoire éléctrique coupe-feu 90 minutes | ESL91.12244 | 2348 x 648 x 549 | 1804 x 504 x 440 | 2048 | 298 |
| Armoire éléctrique coupe-feu 90 minutes | ESL91.12344 | 2348 x 898 x 549 | 1804 x 754 x 440 | 2048 | 367 |
| Armoire éléctrique coupe-feu 90 minutes | ESL91.13244 | 2498 x 648 x 549 | 1954 x 504 x 440 | 2198 | 316 |
| Armoire éléctrique coupe-feu 90 minutes | ESL91.13344 | 2498 x 898 x 549 | 1954 x 754 x 440 | 2198 | 389 |
| à 2 vantaux, profondeur intérieure 240 mm | |||||
| Armoire éléctrique coupe-feu 90 minutes | ESL92.12424 | 2348 x 1148 x 349 | 1804 x 1004 x 240 | 2048 | 362 |
| à 2 vantaux, profondeur intérieure 440 mm | |||||
| Armoire éléctrique coupe-feu 90 minutes | ESL92.12444 | 2348 x 1148 x 549 | 1804 x 1004 x 440 | 2048 | 437 |
Informations importantes concernant la livraison et la mise en place sur le lieu d'installation
En raison de la hauteur des armoires, elles sont livrées avec des camions longue distance. Par conséquent, les clients doivent organiser le déchargement, soit à un quai, soit à l'aide d'un chariot élévateur.

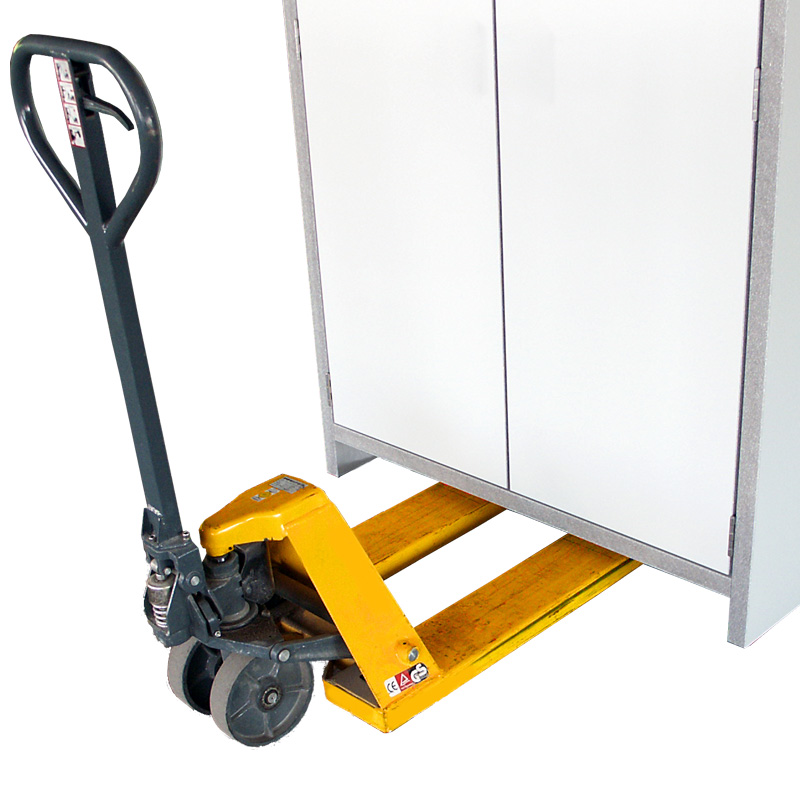

Les armoires disposent d'une base intégrée d'environ 100 mm de hauteur. Cette base est conçue pour faciliter le soulèvement des armoires hors des palettes avec un chariot élévateur et pour leur transport à l'intérieur du bâtiment à l'aide d'un transpalette.
Les modèles mentionnés ci-dessus sont disponibles en deux hauteurs extérieures différentes. Ces dimensions représentent la hauteur totale après assemblage, y compris le refroidisseur de câbles de 300 mm de hauteur. Lors de la livraison, le refroidisseur de câbles est stocké à l'intérieur de l'armoire, de sorte que la hauteur à la livraison est la suivante :
- Les armoires d'une hauteur totale de 2348 mm (y compris le refroidisseur de câbles) mesurent 2048 mm de hauteur lors de la livraison, sans compter la palette et l'emballage.
- Les armoires d'une hauteur totale de 2498 mm (y compris le refroidisseur de câbles) mesurent 2198 mm de hauteur lors de la livraison, sans compter la palette et l'emballage.
Veuillez prendre en compte les mesures ci-dessus, notamment lors de la traversée des ouvertures de porte à l'intérieur du bâtiment.
La base doit être approchée par le chariot élévateur ou le transpalette depuis le côté avant de l'armoire. Par conséquent, tenez compte de la largeur totale de l'armoire lors de la traversée des ouvertures de porte.
Si une paroi arrière coupe-feu est commandée, la hauteur finale sur le lieu d'installation sera de 2526 mm pour tous les modèles. La paroi arrière coupe-feu doit être assemblée par le client et n'affecte pas la hauteur avant assemblage.

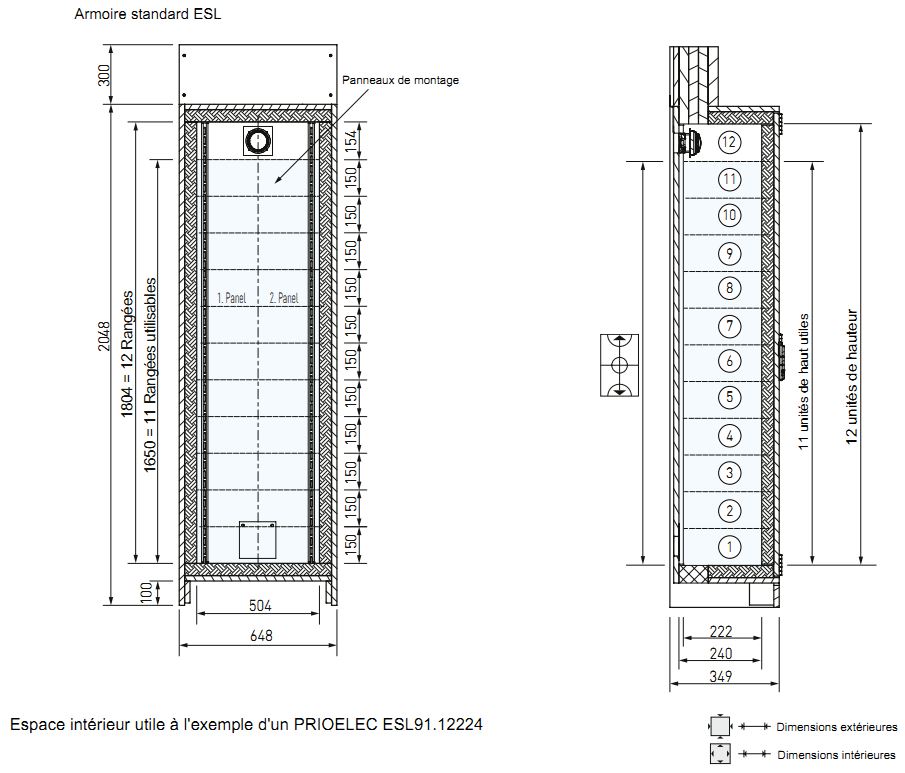

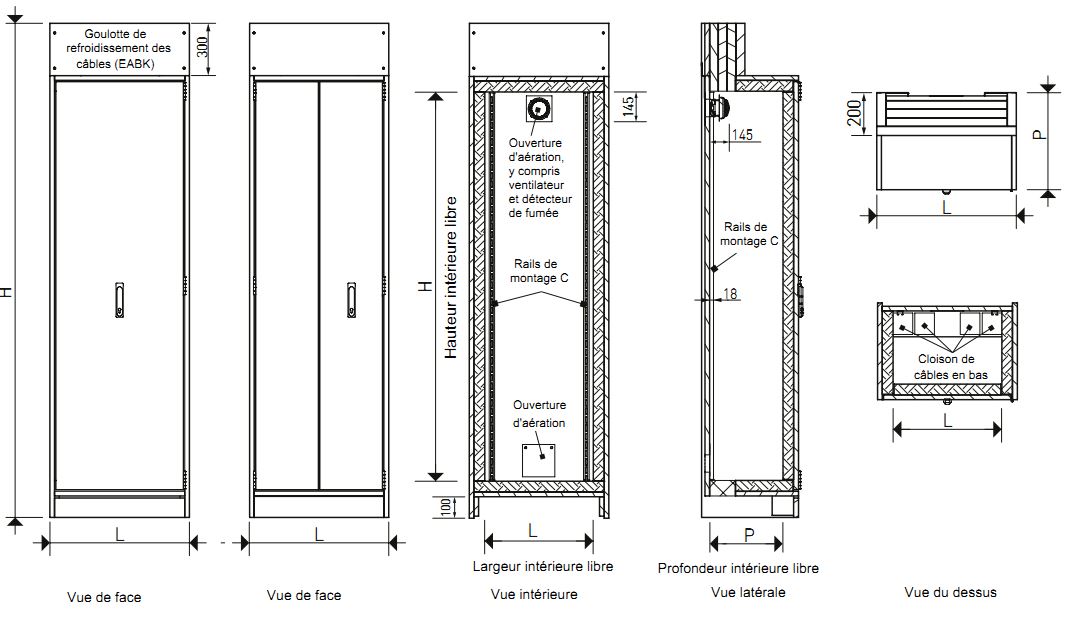

Dimensions - dessin

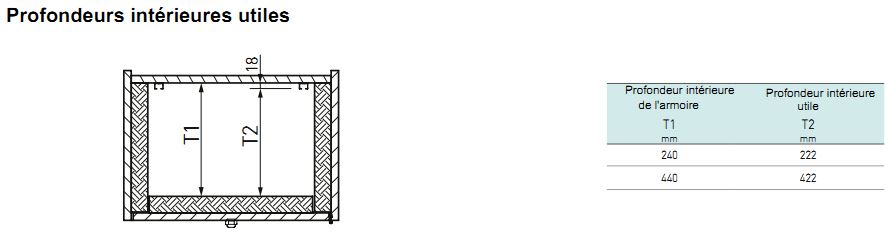

Profondeurs intérieures utiles
Détails de montage
Paroi arrière coupe-feu pour une installation libre de l'armoire
| Code article | Accessoire | Hauteur (mm) |
|---|---|---|
| ESL.RW-90-131 | Paroi arrière coupe-feu pour installation libre de l'armoire : 42 mm - convient à toutes les armoires électriques autoportantes PRIOELEC ESL90 / 1 largeur de panneau | 2546 |
| ESL.RW-90-132 | Paroi arrière coupe-feu pour installation libre de l'armoire : 42 mm - convient à toutes les armoires électriques autoportantes PRIOELEC ESL90 / 2 largeur de panneau | 2546 |
| ESL.RW-90-133 | Paroi arrière coupe-feu pour installation libre de l'armoire : 42 mm - convient à toutes les armoires électriques autoportantes PRIOELEC ESL90 / 3 largeur de panneau | 2546 |
| ESL.RW-90-134 | Paroi arrière coupe-feu pour installation libre de l'armoire : 42 mm - convient à toutes les armoires électriques autoportantes PRIOELEC ESL90 / 4 largeur de panneau | 2546 |
Ventilateur éléctrique avec un détecteur de fumée
| Code article | Accessoire |
|---|---|
| ESL.RW-90-131 | Système de ventilation, composé d'un ventilateur et d'un détecteur de fumée, prêt à être connecté (230 V CA). |
| ESL.RW-90-132 | Système de ventilation, composé d'un ventilateur et d'un détecteur de fumée, prêt à être connecté (24 V CC). |
Couleurs
Couleur standard gris clair, comme RAL7035. D’autres couleurs sont disponibles sur commande.
